桶装机

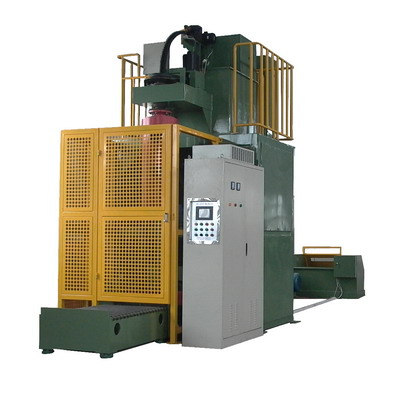

桶装机HST-400

HST-400型焊丝层绕机组主要应用于CO2气体保护焊丝的桶装收线。该机组采用西门子S7-200PLC全数字化控制，人机界面交互信息，具有操作及维修帮助、到重量、乱丝、断丝、放线完毕报警及自动停机、故障在线检测等功能，除穿丝、校直、取放桶外可实现全自动运行。精确的花瓣控制和预扭处理，确保在焊接过程中送丝顺畅。可定制适应各种规格的焊丝桶，整机性能达到国际先进水平。

该机组由主机、中间张力机、放线机、电控柜四部分组成，并有以下功能特点：

● 放线机采用变频调速主动放线、卷筒电机采用变频拖动、飞轮采用大功率变频跟随卷筒运转，有力保证了焊丝收线过程中张力的恒定和运行的稳定。

● 采用西门子PLC控制、触摸屏显示方式，收线速度稳定。

● 触摸屏显示运行速度和已收重量、未收重量等信息，到重量自动停机等功能，减少操作人员劳动强度。

● 一键操作：从启动后自动加速、到重量后自动减速停机，只用按一次启动按钮即可完成。

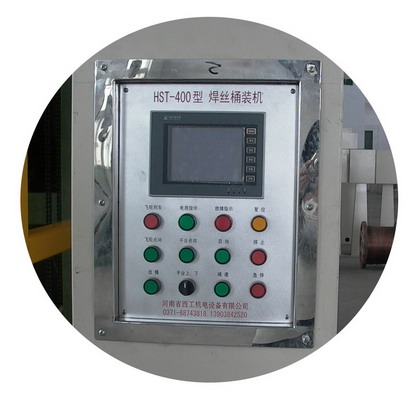

● 触摸屏上的操作使用帮助、故障显示及排除功能，使设备的操作和维护更加容易。

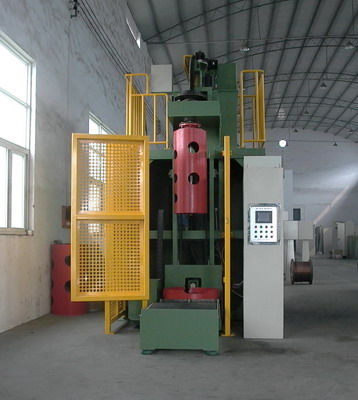

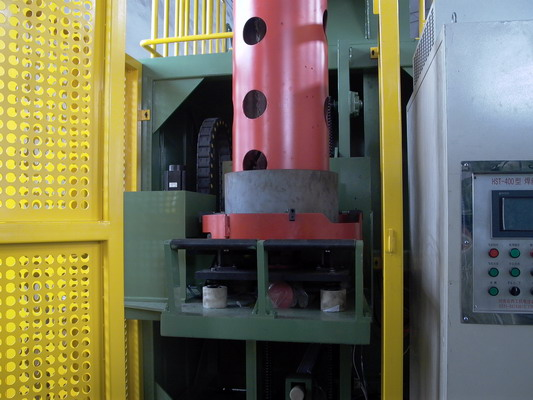

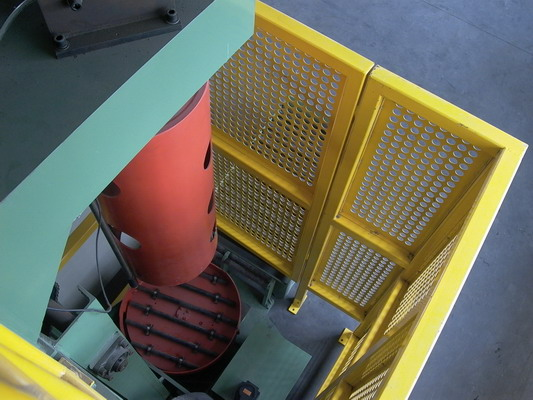

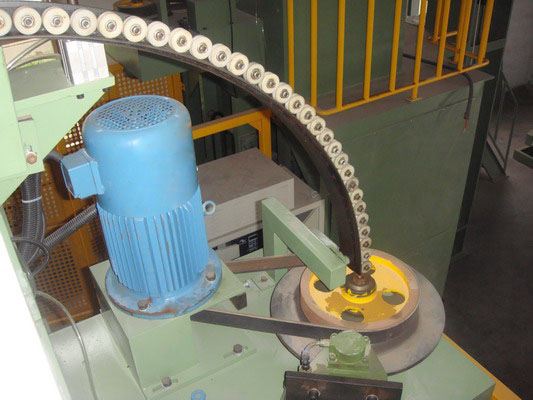

主机 —— 由卷筒变频电机、飞轮变频电机、平台上下变频电机、平台震动电机、送丝变频电机、平台旋转步进电机等驱动，用于将焊丝收到纸筒里面。

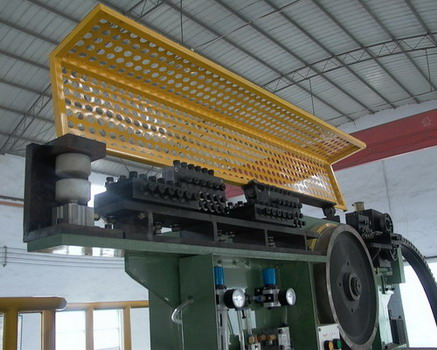

校直器 —— 用于将焊丝校直，以达到焊丝使用线性要求。

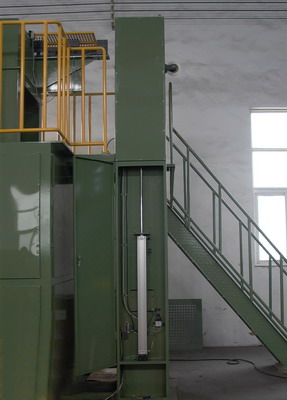

张力机 —— 通过下部活动张力轮组的上下运动，自动控制调节主机和放线机的速度匹配，确保张力恒定。

放线机 —— 由变频电机驱动，用于将焊丝从工字轮上主动放开，保持放丝张力恒定、减小加减速时间、提高工作效率。其上还安装有放线刹车系统等。

电控柜 —— 机组控制系统的控制和执行部分。安装有PLC、触摸屏、变频器、步进电机驱动器及其它执行元器件等
